Servicios de láser de fibra frente a láser de CO2: Optimización de costes y calidad para piezas OEM de aluminio

El servicio de corte por láser de fibra se ha convertido en el método preferido para la fabricación de piezas OEM de aluminio . El servicio de corte por láser de fibra de alta potencia de 12 kW de LS Manufacturing mantiene tolerancias muy ajustadas de 0,05 mm, al tiempo que ayuda a los clientes OEM a reducir sus costos de procesamiento en aproximadamente un 30 %.

La mayoría de los responsables de compras se enfrentan a un dilema al momento de decidir entre " láser de fibra vs. láser de CO2: ¿cuál es la mejor opción para cortar aluminio? ". Esta disyuntiva suele darles tiempo para considerar la relación costo-calidad. Este tutorial explicará el problema en detalle y ofrecerá soluciones prácticas para las compras de fabricantes de equipos originales (OEM).

Corte láser de fibra frente a corte láser de CO2 para piezas de aluminio: Resumen de Core Answer

Esta guía presenta una comparación exhaustiva entre el láser de fibra y el láser de CO2. Diferencia el corte láser de aluminio, mostrando cómo elegir el servicio de corte láser más económico según los requisitos del fabricante. Asimismo, señala cómo abordar problemas comunes como la acumulación de escoria y la variación en la precisión.

¿Por qué elegir el servicio de corte láser de aluminio de LS Manufacturing? Fabricación de componentes de aluminio de precisión.

LS Manufacturing cuenta con 20 años de experiencia en el corte láser de aluminio y ha suministrado productos de alta calidad a más de 200 clientes OEM en los sectores aeroespacial, automotriz y electrónico . Es una organización con certificación ISO 9001:2015 de gestión de la calidad.

Un proveedor automotriz de primer nivel se enfrentó a problemas de deformación térmica (0,5 mm de planitud) en los soportes de sus baterías de aluminio 5052 tras el corte con láser de CO2. Al optar por nuestro servicio de corte con láser de fibra de 12 kW, el problema de la planitud se eliminó casi por completo (0,1 mm) y los costos se redujeron en un 22 %.

Nuestra maquinaria de corte láser cumple con las normas ASTM. La norma B209-21 garantiza que la calidad del corte de aluminio sea consistente con los estándares internacionales. Contamos con un equipo experto en revisión DFM capaz de intervenir en la etapa de preprocesamiento de los planos del cliente, lo que reduce en un 20 % las rondas de modificación de muestras y ayuda a los clientes a lanzar nuevos productos dos semanas antes que la competencia.

Contamos con un método propio que garantiza una superficie de corte de aluminio brillante y perfecta. No se requiere pulido adicional. Para nuestros clientes OEM de larga trayectoria, ofrecemos control estadístico de procesos (SPC) y trazabilidad de la materia prima , para que no tengan que preocuparse por cambiar de proveedor.

Si busca un proveedor de servicios de corte láser de aluminio fiable, póngase en contacto con nuestros ingenieros sénior para una consulta personalizada gratuita y así determinar la solución de corte más adecuada para su proyecto OEM.

¿Por qué el servicio de corte por láser de fibra se está convirtiendo en el estándar de la industria para piezas de aluminio de alta precisión?

En el sector del corte láser de alta precisión para piezas de aluminio, el corte láser de fibra ha ido reemplazando gradualmente al corte láser de CO2, convirtiéndose en el estándar de la industria. La razón principal radica en la inmensa superioridad de los láseres de fibra en cuanto a propiedades físicas y eficiencia de procesamiento para el corte de aluminio. Además, este es un importante avance tecnológico que distingue al corte láser de piezas de aluminio de otros métodos.

La diferencia en la absorción de longitud de onda y aluminio

Los láseres de fibra emiten una longitud de onda de 1,06 m, mientras que los láseres de CO2 emiten una de 10,6 m. Sus tasas de absorción en aluminio son notablemente diferentes: la longitud de onda de un láser de fibra alcanza una tasa de absorción superior al 80 %, mientras que la de un láser de CO2 ronda el 10 %. En resumen, esto indica una mayor eficiencia de conversión de la energía láser en potencia de corte en los láseres de fibra, evitando así la pérdida de energía por reflexión.

El corte asistido por nitrógeno proporciona una ventaja en cuanto a calidad.

LS Manufacturing emplea tecnología de corte a alta presión asistida por nitrógeno en su servicio de corte por láser de fibra, lo que evita eficazmente la oxidación del aluminio líquido durante el proceso. Esta tecnología garantiza que las piezas de aluminio conserven un acabado plateado metálico brillante en los bordes y puedan utilizarse directamente para soldadura o ensamblaje sin necesidad de rectificado posterior, reduciendo así los costes totales de procesamiento para los clientes.

Para los clientes OEM que requieren piezas de aluminio de alta precisión, los servicios de corte por láser de fibra no solo mejoran la eficiencia del procesamiento, sino que también garantizan la uniformidad del producto . Puede descargar nuestro informe técnico gratuito para obtener más información sobre los detalles de aplicación del corte por láser de fibra para piezas de aluminio.

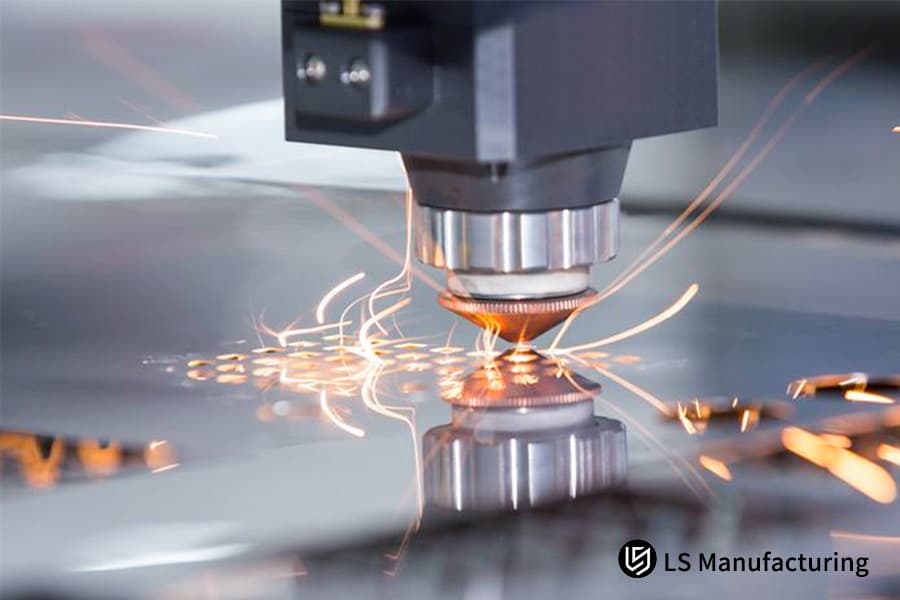

Figura 1: Máquina de corte por láser de fibra trabajando sobre una placa de aluminio; saltan chispas.

¿Cómo pueden los servicios de láser de CO2 ofrecer ventajas en la fabricación de placas gruesas?

Sin embargo, los servicios de corte por láser de fibra lideran el mercado del corte por láser de aluminio. De hecho, una comparación de servicios profesionales de corte por láser demuestra que los servicios de láser de CO2 aún gozan de ciertas ventajas técnicas que permiten la producción de placas de aluminio gruesas (de 20 mm o más), las cuales no deben descartarse en algunos pedidos OEM especiales.

Ventajas de los láseres de CO2 en el corte de placas gruesas de aluminio

Para pedidos OEM de placas de aluminio de más de 20 mm de espesor, el ancho de corte de ciertos procesos láser de CO2 es mayor, lo que facilita la eliminación de la escoria y evita la obstrucción del corte. Según datos de pruebas internas de LS Manufacturing, al trabajar con placas de aluminio 5052 de 25 mm, la verticalidad del corte láser de CO2 puede incluso superar a la de equipos de fibra óptica de baja potencia más antiguos dentro de un rango específico de espesor.

Alternativa para ahorrar costes: Tecnología de corte por aire de alta potencia

Sin embargo, si bien los láseres de CO2 ofrecen ventajas en el corte de placas gruesas de aluminio , sus costos operativos son considerablemente más altos que los de los láseres de fibra. LS Manufacturing ha lanzado una tecnología de corte por aire de alta potencia, capaz de sustituir el costoso modo de operación de CO2 en la mayoría de las situaciones de corte de placas gruesas de aluminio, lo que permite a los clientes ahorrar un 15 % en los costos adicionales de electricidad.

¿Qué factores influyen en la decisión de utilizar corte láser de fibra o de CO2 para el coste del servicio de corte láser de los fabricantes de equipos originales (OEM)?

Para los proveedores OEM, un factor decisivo a la hora de elegir entre el corte por láser de fibra y el de CO2 para reducir el coste unitario es el coste total de propiedad (CTP), más que el precio unitario del servicio de corte por láser. Para obtener el mejor retorno de la inversión (ROI), es fundamental analizar exhaustivamente la rentabilidad de ambas tecnologías. Las principales diferencias entre el láser de fibra y el de CO2 radican en el coste y la precisión.

Comparación del costo total de propiedad

El coste total del ciclo de vida del corte por láser comprende el consumo de gas, la eficiencia de conversión electroóptica, los costes de consumibles y los costes de procesamiento posteriores. Los láseres de fibra tienen una eficiencia de conversión electroóptica de alrededor del 35 %, mientras que los láseres de CO2 solo alcanzan el 8 % , por lo que los láseres de fibra requieren menos electricidad para la misma cantidad de trabajo de corte .

Factor clave: Tasa de éxito de soldadura posterior

Según LS Manufacturing, se recuerda a los clientes OEM que la alta consistencia del corte de los servicios de corte por láser de fibra mejora considerablemente la tasa de éxito de la posterior soldadura robótica automatizada .

La tasa de cualificación de soldadura robótica de piezas cortadas con láser de fibra puede superar el 99,5 % , mientras que el corte con láser de CO2 solo alcanza aproximadamente el 95 %. Esto, a su vez, reduce el retrabajo y el desperdicio de material, lo que supone una importante diferencia de costes implícita en la comparación de servicios de corte por láser.

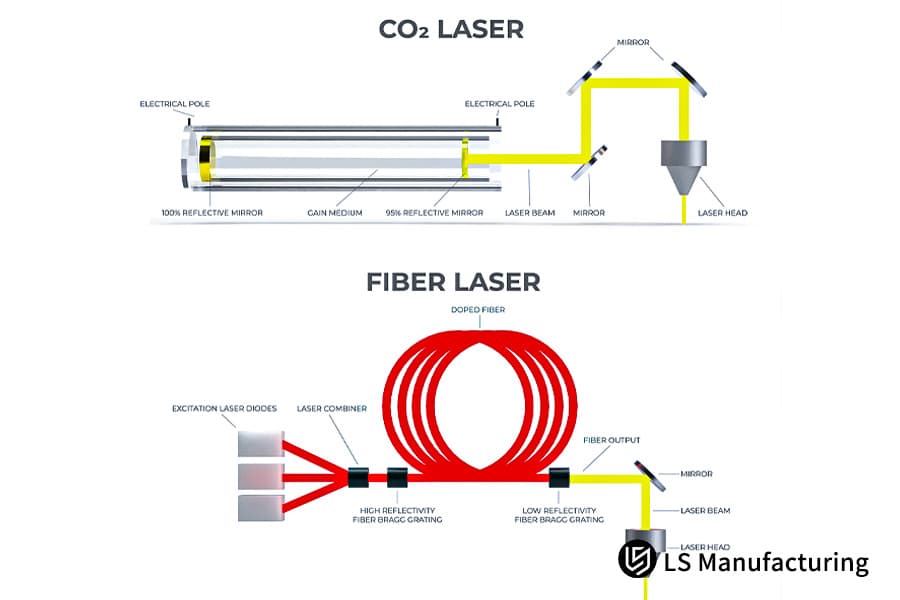

Figura 2: Diagramas de sistemas láser de CO2 y de fibra para la comparación de servicios de corte.

¿Cómo garantiza LS Manufacturing una precisión de ±0,05 mm en sus proyectos de corte láser de aluminio a medida?

La precisión en el corte láser de aluminio a medida es fundamental para los clientes OEM de primer nivel. LS Manufacturing utiliza diversos métodos para garantizar una precisión de corte de piezas de aluminio inferior a 0,05 mm, solucionando así el problema de la desviación dimensional. Esta diferencia de precisión entre el láser de fibra y el láser de CO2 es también una de sus principales características.

La compensación de enfoque dinámico puede solucionar el efecto de lente térmica.

El efecto de lente térmica es una de las principales causas de la pérdida de precisión en el corte láser de aluminio. Durante el funcionamiento prolongado del cabezal de corte láser, el aumento de temperatura provoca la deformación de la lente, lo que resulta en un cambio en la posición de enfoque. Básicamente, el nivel de precisión de corte es inversamente proporcional a la duración de la operación.

LS Manufacturing utiliza la tecnología de compensación dinámica de enfoque para ajustar continuamente la altura del cabezal de corte, neutralizando así el efecto de lente térmica. Además, nuestro mecanismo de refrigeración mantiene la temperatura del cabezal de corte dentro de 1 °C durante las 24 horas de funcionamiento continuo, garantizando la estabilidad del enfoque.

Control estricto de procesos y datos de prueba

1. Prueba de procesamiento continuo: Los datos de prueba exclusivos de LS Manufacturing revelan que, incluso después de 24 horas de mecanizado ininterrumpido de piezas de marcos de aluminio 6061-T6, la desviación del diámetro del orificio entre la primera y la pieza número 1000 es inferior a 0,02 mm.
2. Garantía de inspección completa: Además, las mediciones del producto final se realizan con una máquina de medición por coordenadas (CMM) Zeiss para garantizar el cumplimiento al 100% del requisito de precisión .
3. Conservación de informes: Se proporciona documentación exhaustiva de las pruebas de precisión para cada lote de productos, lo que facilita la trazabilidad y la aceptación por parte del cliente, así como la gestión de la calidad.

Figura 3: Trabajador midiendo una pieza de aluminio cortada con láser con un calibrador para comprobar su precisión.

¿Puede un proveedor de servicios de corte láser con experiencia solucionar el problema de la escoria y las rebabas en el aluminio 6061?

La escoria y las rebabas son los problemas más comunes al cortar con láser la aleación de aluminio 6061. Muchos fabricantes de equipos originales (OEM), al no solucionar estos problemas, terminan incurriendo en altos costos por el rectificado vibratorio adicional, lo que eleva los costos generales de producción.

Proceso principal: Optimización de la boquilla y el voladizo

• Ajuste de la relación entre la boquilla y la hoja: Mediante mediciones y cálculos precisos, se determinó la relación más adecuada entre el diámetro de la boquilla y la distancia a la hoja. Este es el punto de partida para un corte sin escoria .
• Ajuste preciso del rango de voladizo: Si mantiene el voladizo dentro del rango de 0,5 mm a 0,8 mm, logrará un alto nivel de rendimiento de corte y, al mismo tiempo, la escoria fundida no se adherirá a la superficie de la lámina.
• Purga con nitrógeno a alta presión: El uso de nitrógeno gaseoso a alta presión (superior a 16 bares) para la purga elimina instantáneamente la escoria fundida producida durante el corte. Esto da como resultado un corte sin escoria en la aleación de aluminio 6061.

Una posición focal adecuada evita la formación de una capa de óxido dura.

Si la posición focal se ajusta incorrectamente, puede formarse una capa de óxido dura y difícil de eliminar en la parte inferior del material de aluminio. Nuestros técnicos determinan cuidadosamente la posición focal según el grosor y el material de la aleación de aluminio 6061 para lograr una superficie de corte lisa y sin rebabas.

Este proceso permite a los clientes ahorrar 0,80 $ por pieza en costes de rectificado vibratorio posteriores. Si tiene problemas con la escoria y las rebabas al cortar aluminio 6061, consulte nuestros casos de éxito para ver cómo ayudamos a los fabricantes de equipos originales a resolver este inconveniente en el corte láser de piezas de aluminio.

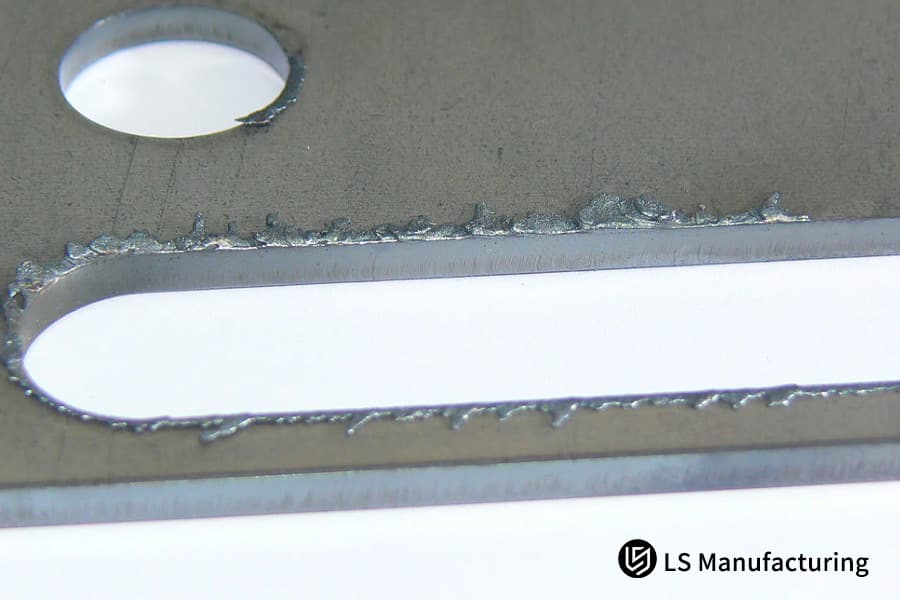

Figura 4: Primer plano de aluminio cortado con láser con escoria y rebabas en el borde.

Caso práctico: ¿Cómo resolvió LS Manufacturing el problema de la deformación de los soportes de aluminio 5052 para un proveedor automotriz de primer nivel?

Las piezas OEM para la industria automotriz requieren altos niveles de precisión y estabilidad. La deformación térmica suele ser uno de los problemas al cortar soportes de aluminio. Este caso de éxito muestra cómo LS Manufacturing, mediante su servicio experto de corte láser OEM , ayudó a un proveedor automotriz de primer nivel a resolver el problema de la deformación de los soportes de aluminio 5052.

Problema del cliente

Un proveedor automotriz de primer nivel fabrica soportes para baterías de aluminio 5052 exclusivamente según las especificaciones del cliente. El primer proveedor empleó corte láser de CO2, lo que generó una zona afectada por el calor (ZAC) muy extensa y una grave deformación térmica en las áreas de paredes delgadas. Además, las desviaciones de planitud alcanzaron los 0,5 mm. Como consecuencia, la línea de ensamblaje automatizada se detenía con frecuencia, lo que provocó retrasos en el cronograma de producción.

El cliente intentó varias veces ajustar los parámetros de corte, pero el problema persistió, generando costos de retrabajo de 5,2 USD por unidad y retrasos semanales en las entregas que resultaron en penalizaciones de 12 000 USD. El cliente necesitaba urgentemente un proveedor de servicios de corte láser confiable que pudiera resolver el problema y contribuir a la estabilidad de la producción en masa.

Solución de fabricación LS

Tras recibir el pedido del cliente, nuestro equipo de ingeniería comenzó con un estudio exhaustivo de los planos del soporte de aluminio 5052 y del proceso de corte inicial. Resultó que la principal causa de la distorsión térmica era el bajo nivel de energía del láser de CO2 y una trayectoria de corte muy problemática.

1. Cambio de herramienta de corte: Nos decidimos por un servicio de corte por láser de fibra de ultra alta velocidad de 12 kW, que ofrece una alta densidad de energía y una zona afectada por el calor muy estrecha, lo que reduce significativamente la deformación térmica.
2. Trayectoria de corte modificada: Se utilizó la técnica de "anidamiento por saltos" para separar el calor y eliminar su concentración en las zonas de paredes delgadas, lo que conllevó una reducción de la deformación desde el origen.
3. Gas de asistencia mejorado: El cambio a una mezcla de gas hecha a medida no solo proporciona una mayor estabilidad al corte, sino que también reduce aún más el ancho de la zona afectada por el calor.

Resultados y valor

Tras la optimización del proceso, la planitud del soporte de aluminio 5052 se redujo a 0,1 mm, lo que cumple con los requisitos de ensamblaje automatizado; el ancho de la zona afectada por el calor se redujo en un 70 %, de 0,8 mm a 0,24 mm; el coste de retrabajo unitario disminuyó a 0,3 dólares, lo que supone una reducción del 94 % , y el coste de adquisición unitario del cliente se redujo en un 22 %, ahorrando 1,8 dólares por pieza.

Gracias a la notable mejora en la calidad y estabilidad del producto, el cliente finalmente le encargó a LS Manufacturing el pedido anual completo de 500 000 unidades. Esta decisión propició una cooperación duradera y mutuamente beneficiosa para ambas partes. Si usted también experimenta problemas de deformación de piezas de aluminio en la producción de OEM para la industria automotriz , puede enviar los detalles de la pieza para obtener una solución de corte láser OEM personalizada.

¿Por qué un fabricante profesional con revisión DFM reduce el tiempo de entrega?

Para los clientes OEM, el ciclo de entrega total de piezas de aluminio no solo abarca el tiempo de corte por láser, sino también el tiempo necesario para la modificación de muestras y el ajuste del diseño. Seleccionar un fabricante de corte por láser cualificado con funciones avanzadas de revisión DFM es una de las maneras de acortar eficazmente el ciclo de entrega total, y la elección entre corte por láser de fibra y láser de CO2 influirá aún más en la eficiencia de la entrega.

Revisión de DFM: Reducción de costes mediante la optimización del diseño

• Optimización del diseño de la pieza: Dibujar cambios en ángulo recto en esquinas de radio pequeño dará como resultado una mayor velocidad de torneado láser, una mejor eficiencia de corte y menores concentraciones de tensión.
• Ajuste de la distribución: Con una distribución científica, la tasa de utilización del material aumenta a más del 85%, lo que no solo minimiza el desperdicio de material, sino que también reduce el costo de adquisición para el cliente.
• Propuesta de preprocesamiento: Aprovechando las características del corte láser , el cliente recibe, a partir de la combinación, una sugerencia de diseño específica que evita los problemas durante los procesos posteriores.

Reducción de las rondas de modificación de muestras, acortamiento del ciclo de entrega.

Este preprocesamiento puede reducir las rondas de modificación de muestras en un 20 %, evitando así retrasos en el proyecto que suelen ocurrir con tres modificaciones. Por ejemplo, un cliente del sector electrónico tenía previsto realizar cinco rondas de revisiones de muestras. Nuestro análisis DFM confirmó que solo cuatro rondas serían suficientes, lo que permitió que el lanzamiento del producto se adelantara dos semanas al de la competencia.

¿Cómo evaluar un servicio de corte láser de aluminio para la fabricación por contrato a largo plazo?

Los clientes OEM que dependen de la fabricación por contrato a largo plazo deben considerar varios factores al elegir a su proveedor de servicios de corte láser de aluminio. La fiabilidad es un aspecto decisivo para la estabilidad del proveedor en términos de calidad del producto, plazos de entrega y reducción de la probabilidad de interrupciones en la cadena de suministro.

Métricas de evaluación primaria

1. Certificados de ensayos independientes: Se espera que el proveedor comparta certificados de ensayos independientes sobre la precisión de corte y la calidad del producto para acreditar la conformidad de los productos con las normas internacionales.
2. Documentación detallada del control estadístico de procesos (SPC): Al contar con un sistema SPC integral para el control de procesos, el proveedor debería poder registrar los parámetros clave de calidad para cada lote de producción.
3. Trazabilidad de las materias primas: El proveedor debe proporcionar un Informe de Calidad del Material (MTR, por sus siglas en inglés) para cada lote de aluminio, lo que permitirá rastrear el origen de las materias primas.

Compromiso de fiabilidad de LS Manufacturing

LS Manufacturing cumple con los tres puntos de evaluación mencionados anteriormente. Verificamos físicamente el grado del material (MTR) de cada lote de aluminio para garantizar la calidad en origen, utilizamos máquinas de medición por coordenadas (CMM) Zeiss para la inspección al 100 % de los productos finales y proporcionamos informes completos, y nuestros datos de control de procesos SPC están totalmente documentados y son accesibles para el cliente.

Preguntas frecuentes

P1: ¿Cuál es la capacidad máxima de corte de aluminio de su servicio de corte por láser de fibra?

LS Manufacturing utiliza equipos de última generación de alta potencia de 12 kW y puede realizar cortes de aluminio de nivel industrial de hasta 40 mm de espesor . Sin embargo, logran la máxima eficiencia y calidad de corte para espesores inferiores a 12 mm.

P2: ¿El corte por láser de fibra provocará problemas en la zona afectada por el calor (ZAC) de las piezas delgadas de aluminio de fabricantes de equipos originales (OEM)?

Dado que los láseres de fibra tienen una densidad de energía y una concentración de energía mucho mayores que los láseres de CO2, la zona afectada por el calor (ZAC) en el corte es muy estrecha, lo que significa que las piezas de aluminio de 1 mm a 3 mm de espesor no sufrirán crecimiento de grano en los bordes ni deformación.

P3: ¿Cuál es el precio del servicio de corte láser de aluminio en comparación con el corte por chorro de agua?

El corte por láser para espesores inferiores a 10 mm es entre 5 y 10 veces más rápido que el corte por chorro de agua , con un coste medio de tan solo el 60 % del corte por chorro de agua, y no requiere ningún tipo de rectificado secundario.

P4: ¿Qué hace que el nitrógeno sea el gas preferido frente al oxígeno para el corte láser de aluminio de alta calidad?

Al ser un gas protector inerte, el nitrógeno evita que el aluminio se oxide a altas temperaturas. Esto da como resultado una superficie de corte libre de cascarilla, apta para un proceso de anodizado directo de alta calidad.

P5: ¿Puede LS Manufacturing ofrecer acabados personalizados después del proceso de corte por láser?

¡Por supuesto! Nos encargamos de todo el proceso , incluyendo el doblado, el remachado, el recubrimiento en polvo y el anodizado. De esta forma, las piezas OEM estarán listas para el ensamblaje sin problemas inmediatamente después del corte.

P6: ¿Cómo se evitan los arañazos en la superficie de las piezas de aluminio pulido durante el corte por láser?

Para mantener las piezas de aluminio pulido completamente libres de arañazos, especialmente en los productos de alta gama, utilizamos una combinación de soportes especiales con cepillos en las mesas o un proceso de corte con recubrimiento de película, junto con un sistema de carga y descarga totalmente automatizado.

P7: ¿Qué formatos de archivo se requieren para obtener un presupuesto de servicio de corte láser OEM?

Aceptamos archivos .DXF, .DWG, .STEP y .IGS. Puede subir sus planos y nuestro equipo de DFM (Diseño para la Fabricación) realizará una evaluación de la viabilidad de fabricación y le proporcionará un presupuesto en un plazo de 24 horas, lo que le permitirá obtenerlo rápidamente.

P8: ¿Existe una cantidad mínima de pedido (MOQ) para sus servicios de corte láser personalizados?

¡Sí! Ofrecemos prototipado rápido (de 1 a 10 unidades) y producción en grandes volúmenes. Las líneas de producción flexibles de LS Manufacturing se pueden optimizar para ajustar los costos de programación de pedidos según el tamaño de los mismos.

Resumen

No es posible declarar un ganador definitivo entre los servicios de láser de fibra y láser de CO2; siempre se trata de la solución que mejor se adapta a los requisitos de ingeniería específicos. Para los compradores de piezas OEM de aluminio que valoran la precisión, la eficiencia y desean minimizar los costos a largo plazo, el servicio de corte por láser de fibra es, sin duda, la mejor opción para obtener un retorno de la inversión, considerando el estado actual de la tecnología.

Mediante una regulación muy precisa del enfoque, luego de la presión del gas y, finalmente, de la compensación del corte, hemos podido suministrar a los sectores aeroespacial, automotriz y electrónico componentes de aleación de aluminio de alta calidad, abordando los problemas fundamentales del corte.

No permita que sus métodos de producción ineficientes provoquen la ineficiencia de su cadena de suministro. Si experimenta problemas como la aparición de rebabas en piezas de aluminio o una precisión inestable, puede contactar con nuestro equipo de ingeniería sénior , que le proporcionará un informe gratuito de análisis DFM (Diseño para la Fabricación) junto con soluciones de corte láser a medida.
