CNC-Fräsen vs. Laserschneiden: Welches Verfahren senkt die Kosten für Acryl- und Metallteile?

Die Kosten für das Schneiden von Acrylglas hängen direkt von der Wahl des Verfahrens ab: CNC-Fräsen oder Laserschneiden. Die falsche Verfahrenswahl kann die Bauteilkosten um 20 bis 35 % in die Höhe treiben. Für Präzisions-PMMA- und Metallteile zeigt dieser Leitfaden von LS Manufacturing, wie die Optimierung von Toleranzbereichen ( ±0,005 mm bis ±0,1 mm ) und Verschachtelungseffizienz die Produktionskosten um über 15 % senken und die Lieferzeiten auf 24 Stunden reduzieren kann.

Dank unserer 15-jährigen Erfahrung bei LS Manufacturing erhalten Sie eine technische Beratung, wie Sie durch die Optimierung wichtiger Parameter wie Toleranzbereiche ( von ±0,005 mm bis ±0,1 mm ) und Oberflächenrauheit ( von Ra 0,4 μm bis Ra 3,2 μm ) über 15 % Ihrer Kosten einsparen können. Wir analysieren Aufträge von 1–50 bis über 5000 Teilen und setzen Ihre entscheidenden Parameter in kürzere Lieferzeiten und eine geringere Durchlaufzeit um. Lassen Sie uns gemeinsam herausfinden, wie sich diese technischen Dienstleistungen auf Ihr Budget auswirken.

CNC-Fräsen vs. Laserschneiden: Kostenoptimierung im Überblick

Wichtigste Erkenntnisse:

• Geometrie bestimmt Prozesskosten: Das Schneiden einfacher Geometrien ist in der Regel mit Lasern kostengünstiger, während das Laserschneiden komplexer 3D-Geometrien CNC-Fräsen erfordert.
• Auswirkungen des Produktionsvolumens auf die Wirtschaftlichkeit: Die geringen Rüstkosten beim Laserschneiden machen es ideal für die Prototypenfertigung und die Serienproduktion von 2D-Blechbauteilen . Rüstkosten beim CNC-Fräsen fallen hingegen nur bei kleineren Serien komplexer Teile an.
• Die Materialstärke ist entscheidend: Laserschneiden eignet sich gut für dünne Materialien ( <12 mm bei Metall, <25 mm bei Acryl ). CNC-Fräsen kann ein breites Spektrum an Materialstärken bearbeiten.
• Gesamtkostenanalyse: Berücksichtigen Sie Materialverschwendung, Nachbearbeitungsschritte und Arbeitskosten. Die Lasertechnologie ist für die Herstellung qualifizierter 2D-Teile wirtschaftlicher, selbst wenn der Rohstoffpreis pro Kilogramm höher ist.

Warum Sie diesem Leitfaden vertrauen sollten? Praktische Erfahrungen von LS Manufacturing-Experten

Es gibt zahlreiche theoretische Vergleiche subtraktiver Fertigungsverfahren. Doch was sagt dieser Leitfaden? Wir verfügen über die praktische Erfahrung von LS Manufacturing-Ingenieuren, die täglich vor der Entscheidung zwischen 4-Achs-Fräsen und Laserschneiden stehen. Das Kostenmodell, das wir für die Fertigung von Bauteilen mit hoher Variantenvielfalt und geringen Stückzahlen verwenden, basiert auf Effizienzstudien der International Academy for Production Engineering (CIRP) .

Unsere Fertigung basiert auf Werkstoffen, die gratfreie Kanten von ±0,025 mm erfordern, insbesondere: komplexe Titan-Knochenplatten, Acryl-Lichtleiter für die Lithografie, die optische Klarheit in lasergeschnittenen Facetten erfordern, und Kupferschienen, bei denen thermische Verformung während des Schneidens die elektrischen Eigenschaften beeinträchtigen kann. Die Validierung unserer Kantenqualität und der Wärmeeinflusszone (WEZ) erfolgt gemäß den Standards der American Welding Society (AWS) .

Unsere Expertise basiert auf der Prüfung unzähliger Angebote und Teileanalysen. Wir wissen genau, ab welchen Mindeststückzahlen das Laserschneiden von 3 mm Aluminium wirtschaftlicher ist als das Fräsen. Wir kennen uns auch mit Acrylglas aus, das beim Laserschneiden nicht reißt, und mit den optimalen Bearbeitungswegen für Edelstahl 304, um die Bearbeitungszeit um 30 % zu reduzieren. Wir stellen Ihnen unsere bewährte Expertise zur Verfügung und helfen Ihrem Unternehmen, Kosten zu sparen, indem wir Sie bei der richtigen Entscheidung unterstützen und Kosten für Nachbearbeitungsprozesse, Ausschuss und minderwertige Ergebnisse vermeiden.

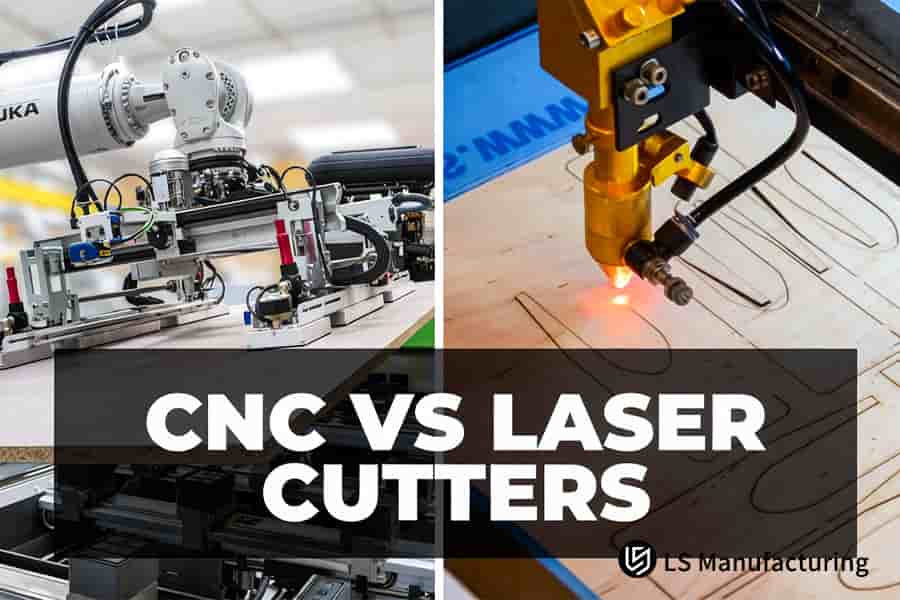

Abbildung 1: Die Darstellung stellt die komplexe Struktur einer CNC-Maschine den hochpräzisen Linien eines Laserschneiders für die Präzisionsfertigung gegenüber.

Welche Strukturparameter bestimmen die tatsächlichen Kosten des kundenspezifischen Laserschneidens von Acryl?

Um die tatsächlichen Kosten von Acrylprodukten zu ermitteln, müssen die Parameter ihrer Konstruktion untersucht werden, die die Gesamtkosten bestimmen. Hier ist der technische Ansatz zur Korrelation physikalischer Eigenschaften mit dem optimalen Produktionsprozess :

Die Effizienz der Wärmebehandlung dünner Bleche

Das Laserschneiden von Acryl ist besonders effizient für Bauteile mit einer Dicke von weniger als 10 mm. Faserlaser ermöglichen Hochgeschwindigkeitsprofilierung und gleichzeitiges lokales Erhitzen des Werkstücks, um die Schnittfuge auf eine Oberflächenrauheit von Ra 0,8 μm zu polieren. Diese Polierung direkt am Werkstück ist der Hauptgrund für die vergleichsweise geringen Kosten des geschnittenen Acryls und macht es ideal für das präzise Laserschneiden komplexer Profile.

Wenn thermische Effekte die Integrität beeinträchtigen

Ab einer Dicke von 20 mm greifen die physikalischen Gesetze. Erhöhte Hitzespannung führt zu mikroskopisch kleinen Rissen unter der Oberfläche. Gleichzeitig überschreitet die natürliche Schnittfugenverjüngung die zulässigen Toleranzwerte. Daher ist das Laserschneiden von dickem Acryl aufgrund der erhöhten Ausschussrate nicht für die Herstellung von Strukturbauteilen geeignet.

Umstellung auf mechanische Präzision

Für präzise Ergebnisse bei dickem Material wird das Verfahren auf CNC-Fräsen von Acrylglas umgestellt. Bei diesem subtraktiven Verfahren wird Material mit einem Werkzeug abgetragen, wodurch eine Toleranz von ±0,05 mm ohne Wärmeeinwirkung erreicht wird. Für die matte Oberfläche ist ein Polieren erforderlich. Da jedoch eine Ausbeute von nahezu 100 % bei Präzisionsteilen erzielt wird, ist dieses Verfahren die kostengünstigste Bearbeitungsmethode .

Die Analyse zur Optimierung der Gesamtkosten

Das Gesamtergebnis wird durch eine umfassende Analyse ermittelt, die Material, Verarbeitung, Oberflächenbearbeitung und Ausbeute berücksichtigt . Ein zunächst günstiges Angebot für das schnelle Laserschneiden eines dicken Bauteils kann sich aufgrund der geringeren Ausbeute und der damit verbundenen Gesamtkosten als teuer erweisen. Der hier angewandte Ansatz ermöglicht eine Bewertung auf Basis eines parametrischen Modells.

So funktioniert unsere Beratung technisch. Um die Kostenberechnung zu vereinfachen, bringen wir die notwendige Expertise ein, um das optimale Verfahren anhand der physikalischen Eigenschaften Ihres Bauteils auszuwählen. Mit unseren Beratungsleistungen schützen Sie sich vor potenziellen versteckten Kosten, die durch die Verwendung des falschen Fertigungsverfahrens entstehen können.

Wie beeinflussen Produktionsmengen den Break-Even-Punkt bei der CNC-Fräsbearbeitung von Metallteilen?

Die Wahl des optimalen Fertigungsverfahrens für Metallteile hängt von der Auftragsmenge und nicht nur von der Teilegeometrie ab. Unsere Analyse liefert ein Modell zur Berechnung des Break-Even-Punktes zwischen Laser- und CNC-Verfahren und macht die klassische Kostenschätzung damit zu einer hochpräzisen Aufgabe.

Prototypengeschwindigkeit bei minimalem Aufwand

• Erster Vorteil: Bei Prototypen mit 1-5 Teilen benötigt das Hochgeschwindigkeits-Laserschneiden keine harten Werkzeuge.
• Wichtigstes Detail: Die Schnittzeit (z. B. 0,8 Sekunden für 6 mm dicken Stahl) ist hier der entscheidende Faktor; es sind keine Vorrichtungen und keine spezielle Programmierung erforderlich.
• Unsere Methode: Wir verwenden diese Methode, um während der Entwicklungsphase schnelles Feedback zu den Teilen zu erhalten, ohne große DFM-Investitionen tätigen zu müssen.

Die hohen Fixkosten der CNC-Einrichtung

1. Kostentreiber: Der anfängliche kundenspezifische CNC-Frässervice für Metalle ist mit hohen Fixkosten verbunden: DFM-Studie, Mehrachsenprogrammierung und kundenspezifische Vorrichtungskonstruktion.
2. Wichtiger Hinweis: Die CNC-Einrichtung kann bei kleineren Aufträgen bis zu 60 % der gesamten anfänglichen Kosten ausmachen.
3. Unsere Methode: Wir konzentrieren unsere Ingenieursarbeit genau darauf, die Herstellbarkeit und Genauigkeit der Teile sicherzustellen.

Volumeneffizienz und der Kosten-Schnittpunkt

• Effizienzgewinn: Bei Mengen über etwa 150 Einheiten ermöglichen die speziellen Mehrfachvorrichtungen eine parallele Bearbeitung, wodurch die Zeit pro Einheit drastisch reduziert wird.
• Wichtigstes Detail: Die hohen Kosten für die Erstprogrammierung und die Vorrichtungen pro Stück sinken bei der CNC-Bearbeitung nahezu auf null, wodurch die CNC-Bearbeitung zum kostengünstigsten Schneidverfahren für Serien wird.
• Unsere Methode: Wir führen eine Grenzkostenanalyse durch und zeigen auf, ab welchem ​​Punkt das CNC-Fräsen von Metallteilen günstiger ist als das Laserschneiden von Metallblechen und die anschließenden Entgratungsvorgänge.

Gewährleistung vollständiger Kostensicherheit

1. Das Ergebnis: Der Break-even-Punkt ist nicht konstant. Er hängt davon ab, wie schwierig die Herstellung eines Teils ist, welches Material benötigt wird (z. B. 6061 Aluminium im Vergleich zu H59 Messing ) und welche Nachbearbeitung nach der Formgebung erforderlich ist.
2. Unsere Rolle als Lieferant: Als technischer Lieferant von Metallteilen analysieren wir für Sie die Kosten-Nutzen-Analyse Ihres Bauteildesigns im Detail und bieten Ihnen einen transparenten Mengenvergleich, der jegliches Rätselraten überflüssig macht.
3. Prozesswahl: Sicherstellen, dass Sie niemals sauberes Laserschneiden für eine Anwendung mit hohem Durchsatz verwenden, wenn CNC wirtschaftlich sinnvoller ist, oder umgekehrt .

Dieses Analysemodell ermöglicht unseren Kunden eine präzise Kostenprognose. Wir lösen dieses Entscheidungsproblem durch eine umfassende Finanzmodellanalyse aller Prozesse, basierend auf Volumenaufträgen statt Stückpreisen. Unsere Kernkompetenz liegt in der Quantifizierung der Amortisation von Entwicklungs- und Rüstkosten, um die kostengünstigste Option für Sie zu ermitteln. Wir berechnen den exakten Break-Even-Punkt für Ihr Bauteil und eliminieren so Kostenschätzungen. Senden Sie uns Ihre Konstruktionszeichnung und die angestrebte Produktionsmenge für eine Grenzkostenanalyse und ein optimiertes Angebot.

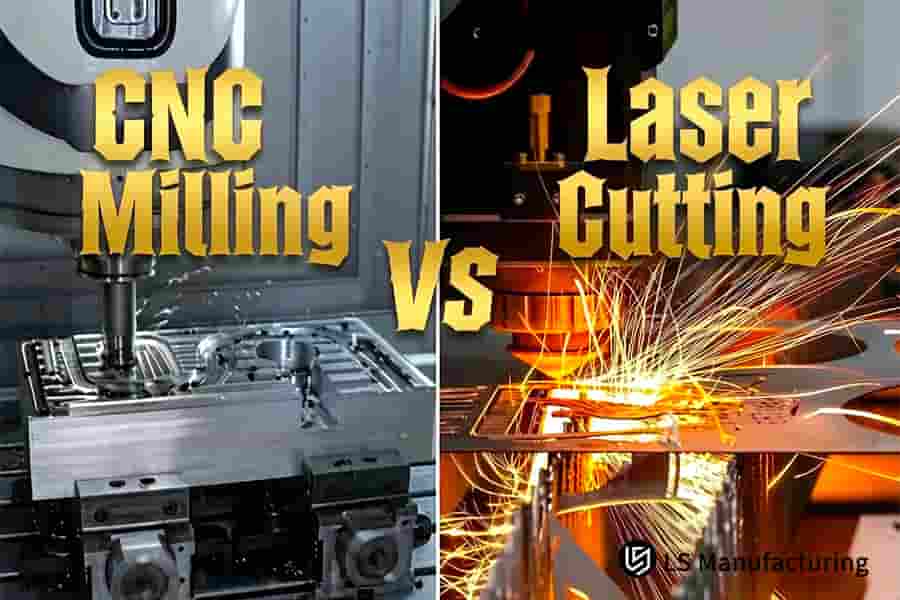

Abbildung 2: Die Ansicht stellt das CNC-Fräsen, bei dem Stahlspäne entstehen, dem Laserschneiden gegenüber, bei dem Funken für industrielle Bauteile erzeugt werden.

Warum beeinflussen Unterschiede in den mechanischen Eigenschaften die Prozesswahl beim Präzisionslaserschneiden?

Die Wahl zwischen Präzisionslaserschneiden und CNC-Fräsen von Metallteilen ist eine grundlegende Entscheidung, die die Leistung der Teile und den Gesamtpreis maßgeblich beeinflusst. Diese Arbeit analysiert die Veränderung der Materialeigenschaften durch die Anwendung der jeweiligen Bearbeitungsverfahren und trägt so zur Bewertung ihrer Auswirkungen auf Werkzeugverschleiß und Montagefehler bei.

Dieses materialwissenschaftliche Rahmenkonzept beugt versteckten Fehlern an Bauteilen vor, indem es die mechanischen Eigenschaften anstelle der Geometrie zur Auswahl der benötigten Teile heranzieht. Die oben beschriebene materialwissenschaftliche Theorie wird angewendet, um CNC-gefräste Metallteile so auszuwählen, dass die Wärmeeinflusszone beim thermischen Schneiden vermieden wird. Dies ist ein wichtiger Aspekt unserer Fertigungsprozesse .

Wo liegen die Toleranzgrenzen, ab denen sich CNC-Fräsen und Laserschneiden unterscheiden?

Die Entscheidung für ein bestimmtes Fertigungsverfahren hängt von den erforderlichen Maßen und Toleranzen für die Funktion des Bauteils ab. Dieser Vergleich liefert eine klare Grundlage für die Wahl zwischen CNC-Fräsen und Laserschneiden .

Mit diesem prozessorientierten Ansatz bieten wir Ihnen eine leicht verständliche Regel, die die Unsicherheit bei der Auswahl eines nicht realisierbaren Prozesses beseitigt. Dies geschieht durch die Auswertung Ihrer technischen Zeichnungen innerhalb dieser Prozessspezifikationsgrenzen. Auf Basis unserer Analyse beraten wir Sie hinsichtlich der erforderlichen Prozesse – ob Laserschneiden allein oder die Expertise eines Präzisionsbearbeitungsherstellers .

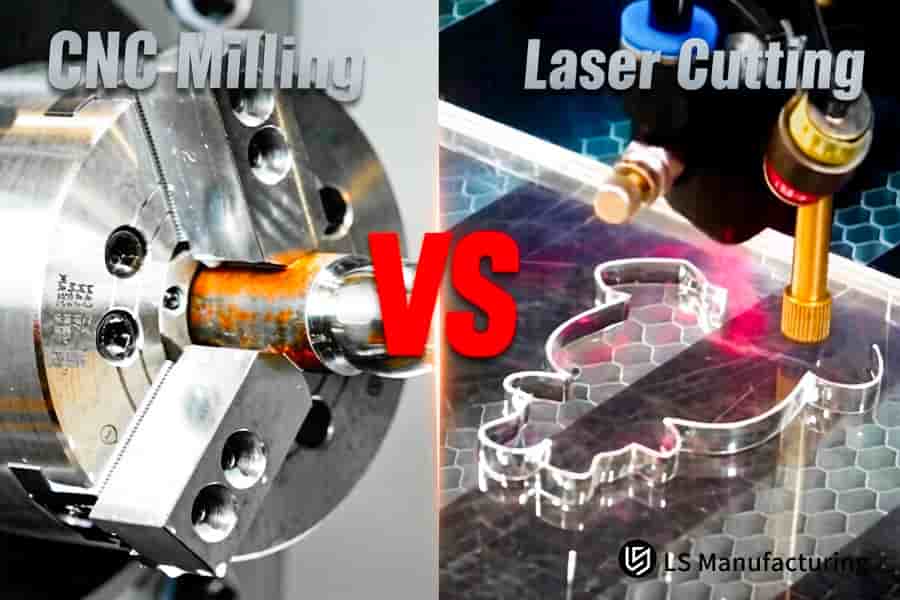

Abbildung 3: Die Tafel stellt die CNC-Fräsbearbeitung eines verrosteten Metallwerkstücks dem Laserschneiden von Acryl in Formen für die schnelle Prototypenerstellung gegenüber.

Wie lässt sich durch Werkzeugeinsatz und Verschachtelungseffizienz der Abfall bei Acryl- und Metallteilen reduzieren?

Materialverschwendung ist ein vermeidbarer Faktor. Dieser Artikel beschreibt ein systematisches Vorgehen, mit dem sich die Kosten für Acryl- und Metallteile durch effiziente Materialnutzung minimieren lassen. Dies wird durch die Wahl eines geeigneten Fertigungsverfahrens und einer optimalen Teileanordnung erreicht, um die Materialausnutzung zu maximieren.

Layoutoptimierung für laserbasierte Effizienz

Die hohe Präzision des Acryl-Laserschneidens mit einer Schnittfuge von ca. 0,2 mm ist entscheidend für die Materialeinsparung. Dadurch können Laserschneidtechniken wie das Linienschneiden und das Spiegelschneiden eingesetzt werden, wodurch verschiedene Teile dieselbe Schnittlinie nutzen können. Unsere optimierte Teileplatzierung für Standardplattengrößen erzielt eine Materialausnutzung von über 88 % .

Anerkennung des systembedingten Abfallprofils von CNC

Im Gegensatz dazu ist das CNC-Fräsen von Metallteilen ein von Natur aus subtraktives und verschwenderisches Verfahren. Die Werkzeugwege müssen mindestens den 1,5-fachen Werkzeugdurchmesser als Abstand zueinander haben, wodurch zwangsläufig Hohlräume entstehen. Zudem werden die abgetragenen Materialien zu unbrauchbaren Spänen anstatt zu Ausschuss. Bei profilierten Teilen kann dies zu Ausschussquoten von über 40 % führen, weshalb alternative Fertigungsverfahren wirtschaftlicher sind.

Entwicklung und Umsetzung einer Hybridstrategie

Das kostengünstigste Schneidverfahren ist oft ein Hybridansatz. Um höchste Effizienz zu erzielen, nutzen wir schnelles Laserschneiden zur Herstellung von Rohlingen und Außenprofilen. CNC-Fräsen kommt nur für zusätzliche 3D-Elemente wie Stufen, Taschen und Sacklöcher zum Einsatz, die sich nicht anders bearbeiten lassen. So stellen wir sicher, dass kein Materialabfall für Bearbeitungsschritte anfällt, die sich mit einem Laser realisieren ließen.

Quantifizierung von Einsparungen durch datengestützte Analyse

Wir begegnen dem Problem der Materialverschwendung durch eine umfassende Vorproduktionsanalyse der Geometrie Ihres Bauteils. Dadurch ermitteln wir die zu erwartende theoretische Materialausbeute und die Ausschussrate – entweder durch den Einsatz reiner CNC-Technologie oder einer Hybridtechnologie aus Laser- und CNC-Fräsen . Das Ergebnis dieser Analyse bildet die Grundlage unseres fundierten Vorgehens und ermöglicht durchschnittliche Materialeinsparungen von bis zu 22 % bei kompatiblen Bauteilgeometrien.

Dieser Ansatz verdeutlicht, wie wir Kostenfragen bereits bei der Materialentnahme angehen. Wir reduzieren die Kosten für Acryl- und Metallteile nicht nur durch maschinelle Bearbeitung, sondern auch durch analysebasierte Entscheidungsfindung und optimale Teileplatzierung . Dies basiert auf unserer Expertise, stets zu beurteilen, wann die alleinige Anwendung von verschachtelter Laserschneidtechnologie ausreicht und wann eine Hybridtechnologie erforderlich ist.

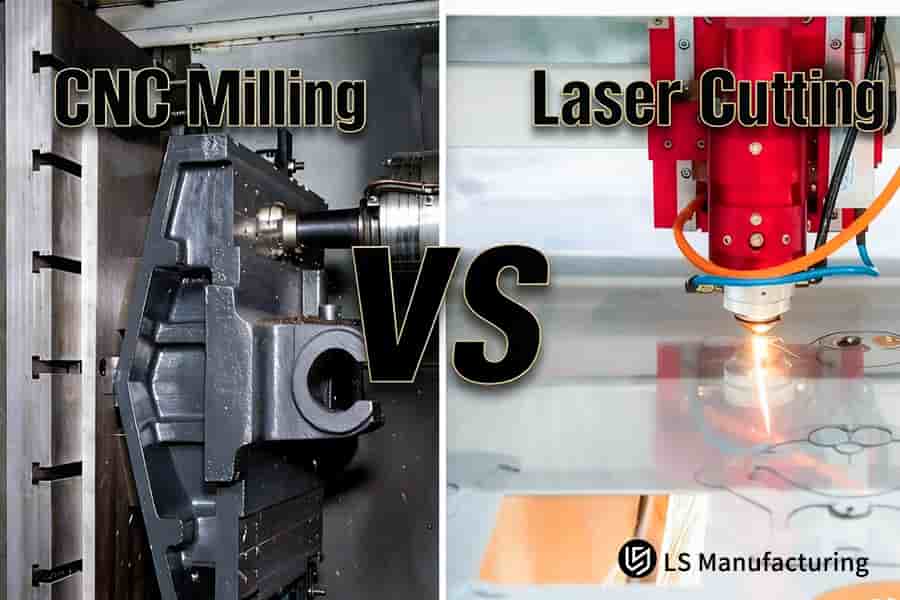

Abbildung 4: Das Bild stellt die CNC-Fräsbearbeitung eines Automobilmetallteils der Laserbearbeitung einer Entlüftungsöffnung für ein medizinisches Gerät bei LS Manufacturing gegenüber.

Fallstudie: Wie konnte LS Manufacturing 35 % der Kosten für ein Gehäuse für optische Instrumente einsparen?

Die Fallstudie beschreibt den Reengineering-Ansatz, den LS Manufacturing verfolgte, um ein wichtiges B2B-Geschäftsprojekt durch die sorgfältige Abwägung zwischen CNC-Fräsen und Laserschneiden zu retten. Aufgrund hoher Kosten und mangelnder Qualität nutzte das Unternehmen Wertanalyse für ein Gehäuse für optische Instrumente, um durch technische Innovationen enorme Kosten- und Leistungseinsparungen zu erzielen.

Herausforderung für den Kunden

Ein europäischer Kunde, ein Hersteller von Medizinprodukten, stand vor der Gefahr, dass sein Projekt abgebrochen werden musste, da seine Spezifikationen ein 15 mm großes PMMA- Fenster vorsahen, das per CNC-Fräse bearbeitet werden sollte. Dies führte zu einer trüben Oberflächenqualität mit einer Rauheit von Ra 3,2 μm . Die Bearbeitung aller komplexen Kühlkörperbohrungen in einem 5 mm dicken Aluminiumgehäuse per CNC-Fräse dauerte 45 Minuten pro Teil . Die Prototypenfertigung kostete 185 US-Dollar und überschritt damit das Budget. Zudem entsprach die Lichtdurchlässigkeit von 82 % durch Acrylglas nicht den optischen Anforderungen.

LS Fertigungslösung

Eine durch unser DFM-Audit empfohlene Prozessoptimierung wurde notwendig. Das Acrylglasfenster wurde mittels eines speziellen Acrylglas-Laserschneidverfahrens gefertigt, das die Möglichkeiten eines 3D-Gaslaserschneidsystems nutzte, um in einem Arbeitsgang eine optische Kantenqualität von Ra 0,8 μm zu erzielen. Das Aluminiumgehäuse wurde in 35 Sekunden mit einemHochleistungs-Faserlaser geschnitten, während eine spezielle CNC-Fräsbearbeitung lediglich für Gewindebohrungen mit einer Genauigkeit von ±0,01 mm und Bezugsflächen erforderlich war.

Ergebnisse und Wert

Durch den optimierten Prozess konnte die Gesamtzykluszeit um 72 % verkürzt werden. Der Stückpreis sank auf 120,25 US-Dollar , wodurch sich die Kosten für die erste Produktionscharge von 500 Stück um 32.375 US-Dollar reduzierten. Die Lichtdurchlässigkeit des Acrylmaterials erreichte 93,5 % und erfüllte alle Anforderungen für das Laserschneiden und die Oberflächenbearbeitung in medizinischer Qualität . Die äußerst zuverlässige und schnelle Bearbeitung des Aluminiumgehäuses gewährleistete die exakte Geometrie und ermöglichte so eine sofortige Produktionssteigerung sowie die Sicherung von Aufträgen über 2.000 Stück und einer strategischen Partnerschaft.

Dieser Fall verdeutlicht unseren lösungsorientierten Ansatz bei der Problemlösung. Als Zulieferer von Präzisionsfertigungsprodukten begegnen wir Kosten- und Qualitätsproblemen durch die Optimierung von Fertigungsprozessen – nicht nur durch Angebotserstellung. Unsere Glaubwürdigkeit basiert auf dem Einsatz geeigneter Technologien, die Leistungsfähigkeit in Bezug auf Zeit und Kosten gewährleisten.

Überprüfen Sie Ihre Fertigungskosten und die optische Klarheit. Wenn Sie 35 % Kostenersparnis und eine Lichtdurchlässigkeit von 93,5 % für Ihre Gehäusekomponenten erzielen möchten, klicken Sie auf die Schaltfläche unten, um eine kostenlose Prozessanalyse für Ihr Projekt anzufordern.

Häufig gestellte Fragen

1. Warum wirken die Kanten von lasergeschnittenem Acryl glatt, während CNC-gefrästes Acryl einen weißlichen Schleier aufweist?

Beim Laserschneiden wird die Oberfläche von Acrylglas durch sehr hohe Temperaturen schnell aufgeschmolzen. Nach dem Abkühlen entsteht, ähnlich wie beim Flammpolieren, ein automatischer Spiegeleffekt . Beim CNC-Fräsen hingegen handelt es sich um einen mechanischen Prozess, bei dem durch kleine Werkzeugspuren diffuse Reflexionen entstehen, die ein weißes Erscheinungsbild erzeugen. Um die Transparenz wiederherzustellen, ist ein zusätzliches Polieren mit Diamantwerkzeugen erforderlich.

2. Meine Metallteile erfordern eine Oberflächenrauheit von Ra 0,4 μm. Sollte ich Laserschneiden oder CNC-Fräsen wählen?

Die Wahl des CNC-Fräsens ist notwendig. Grund dafür ist, dass die Rauheit der Metallkante, die beim Laserschneiden entsteht, aufgrund von Schwankungen im Luftstrom der Düsen und thermischen Effekten durch Schlackenrückstände üblicherweise über Ra 6,3 μm liegt. 5-Achs-CNC-Fräsen hingegen gewährleistet eine gleichmäßige Oberflächenrauheit von nur Ra ​​0,4 μm.

3. Welches kundenspezifische Bearbeitungsverfahren empfiehlt LS Manufacturing für Acrylglasplatten mit einer Dicke von mehr als 20 mm?

Wir empfehlen Ihnen dringend die CNC-Fräsbearbeitung. Bei Acrylglasstärken über 20 mm verjüngt sich die Kante aufgrund zu hoher Konizität und Hitzeeinwirkung beim Laserschneiden zu stark. Zudem führen thermische Spannungen zu Rissbildung. Nur die CNC-Bearbeitung mit speziellen, beschichteten Fräsern mit verlängerter Reichweite ermöglicht eine 90% ige Rechtwinkligkeit aller Kanten mit einer absoluten Genauigkeit von ±0,05 mm .

4. Wie geht Ihr Werk damit um, wenn meine Metallteile sowohl komplexe lasergeschnittene Profile als auch hochpräzise Gewindebohrungen aufweisen?

Die Hybrid-Prozesstechnologie von LS Manufacturing umfasst das schnelle Schneiden des Außenprofils und das Herstellen grober Ausschnitte mittels eines Hochleistungs- Faserlaserschneidsystems . Anschließend durchlaufen die Teile eine 4- oder 5-Achs -CNC-Maschine zum präzisen Gewindeschneiden, Stufenbohren von Bohrungen und Fräsen der Dichtflächen.

5. Warum ist der Angebotspreis für Laserschneiden manchmal höher als der für CNC-Fräsen bei der Bearbeitung von Aluminiumlegierungsblechen mit zahlreichen kleinen Löchern?

Da beim Laserschneiden für jede einzelne Bohrung das sogenannte „Hochdruckbohren“ durchgeführt wird, ist die Bohrzeit bei Hunderten oder gar Tausenden von Bohrungen im Bauteildesign extrem lang, und es kommt zu einem erheblichen Verbrauch an Düsen und Hilfsgas. In solchen Fällen ermöglicht das CNC-Fräsen den Einsatz von Mehrschneiderbohrern oder Zentrierbohrern für die schnelle Serienbearbeitung von Bohrungen, wodurch die Effizienz und die wirtschaftlichen Vorteile des mechanischen Bohrens deutlich werden.

6. Welche wichtigen Konstruktionsaspekte sollten bei der Bestellung von kundenspezifischen Acryl- oder Metallteilen von LS Manufacturing während der Entwurfsphase beachtet werden, um Verformungen zu vermeiden?

Bei dünnwandigen Bauteilen (Dicke bis 1,5 mm ) sind folgende Punkte zu beachten: Vermeiden Sie nach Möglichkeit lange, schmale, streifenförmige Bauteile. Bei lasergeschnittenen Teilen sollte der Abstand zwischen benachbarten Bohrungen mindestens der Materialstärke entsprechen. Bei CNC-gefrästen Metallteilen sind alle Innenecken mit einem Mindestradius von R = 1,5 mm oder größer zu versehen, um Kraftkonzentrationen und Verformungen zu vermeiden.

7. Worin bestehen die wesentlichen Unterschiede zwischen Laserschneiden und CNC-Fräsen hinsichtlich Prototypenbau und Lieferzeiten?

Für das Laserschneiden werden keine Werkzeuge und Vorrichtungen benötigt. Nach dem Import der DXF-Zeichnungen, der nur 10 Minuten dauert, kann die Bearbeitung sofort beginnen. Dadurch eignet sich das Laserschneiden hervorragend für dringende Aufträge , die innerhalb von 24 Stunden realisiert werden müssen. Im Gegensatz dazu kann beim CNC-Fräsen die Auswahl der Werkzeuge, die Erstellung der Vorrichtungen und der G-Code-Testlauf durchschnittlich ein bis zwei Stunden in Anspruch nehmen. Nach Abschluss der Vorbereitungen verläuft der weitere Prozess bei mittleren bis großen Stückzahlen jedoch außerordentlich schnell.

8. Wie kann ich überprüfen, ob die von LS Manufacturing gelieferten kundenspezifischen Metallteile aus authentischen Materialien gefertigt sind und ob ihre Toleranzen die vorgegebenen Normen vollständig erfüllen?

Alle von uns gelieferten Bestellungen werden von 100% authentischen Materialprüfberichten (MTRs) der Materialhersteller begleitet. Darüber hinaus wird jede Bestellung gemäß ISO 9001 mit einer Koordinatenmessmaschine (KMM) geprüft. Wir verbieten die Verwendung gefälschter Materialien strikt, und alle erforderlichen Toleranzdaten sind vollständig nachvollziehbar. Wir erstellen Ihnen gerne ein detailliertes Angebot .

Zusammenfassung

CNC-gefräste oder lasergeschnittene Acryl- und Metallteile haben je nach technischen Parametern wie Toleranzniveau, 3D-Kavitäten und Minimierung thermischer Verformung bei der CNC-Bearbeitung sowie schnellen Durchlaufzeiten ohne große Rüstzeiten beim Laserschneiden, wodurch der Materialverbrauch für flache Teile optimiert werden kann.

Vermeiden Sie unnötige Kosten bei der Teilefertigung. Klicken Sie hier für ein kostenloses Angebot zur individuellen Bearbeitung und laden Sie Ihre STEP-, IGS- oder DXF-Datei hoch. Unser erfahrener Ingenieur führt eine umfassende DFM-Analyse durch, minimiert den Ausschuss bei den Bearbeitungsvorgängen und entwickelt innerhalb von 24 Stunden einen Hybridprozess, der die Materialausnutzung um 15 % steigert und gleichzeitig den Ausschuss auf null reduziert.
