精密钣金制造服务：医疗零件精度达到 +/- 0.05 毫米

精密钣金制造服务可能被研究钣金制造工作原理的工程师视为一种提供不准确工作的技术；在制造用于手术目的的关键外壳部件和机器人时，这将是非常致命的。传统方法对于316L不锈钢等材料的精度只能达到±0.2mm，由于洁净室制造技术较差，经常出现回弹和热变形，导致安装和密封不当，以及传感器的错位。

在LS Manufacturing，我们采用伺服折弯机与激光测量系统在闭环配置中的开创性组合解决了所有这些关键问题，保证了+/- 0.05 mm的出色精度。正如进一步解释的那样，我们的方法旨在为医疗 OEM 制造经 FDA 认证的组件，将该领域转变为精密制造行业。

医疗零件精密钣金：公差快速参考

<正文>

我们公司提供了一种补救措施，可在生产医用钣金零件时实现高精度，公差高达±0.05mm，这是通过生产过程中的许多受控因素来保证的：从材料的选择到过程控制确保生产的所有零件的尺寸和光洁度准确。 因此，利用所提供的能力，我们可以生产符合医疗行业严格标准的可靠医疗零件，从而使装配过程对患者而言变得简单。

为什么信任本指南？ LS制造专家的实践经验

网上可以找到许多专门介绍钣金制造的文章，但为什么要选择这篇文章呢？首先，我们从不声称拥有理论背景，因为我们每天都在研究这些概念。在我们的车间里，我们不断地处理坚韧的金属、严格的交货期限以及使一切完美契合的绝对必要性。 我们不能承担任何错误，因为这对我们来说意味着生死攸关，因为我们对整个运营负有责任。

我们拥有的工艺知识符合加德纳商业媒体和制造工程师协会 (SME)制定的规则。这一切都是基于通过各种过程获得的事实证据，通过伺服成型技术和在线激光测量来调节316L不锈钢材料的回弹，并确保±0.05毫米的临界公差。

所有上述技巧都经过了制造实践和测量的试验。我们提供的知识不是理论，而是我们从自己的流程中获得的实践经验，因此使我们能够保持对某些人来说似乎难以实现的公差。这是最终目标，利用所获得的知识来帮助您精密钣金制造。

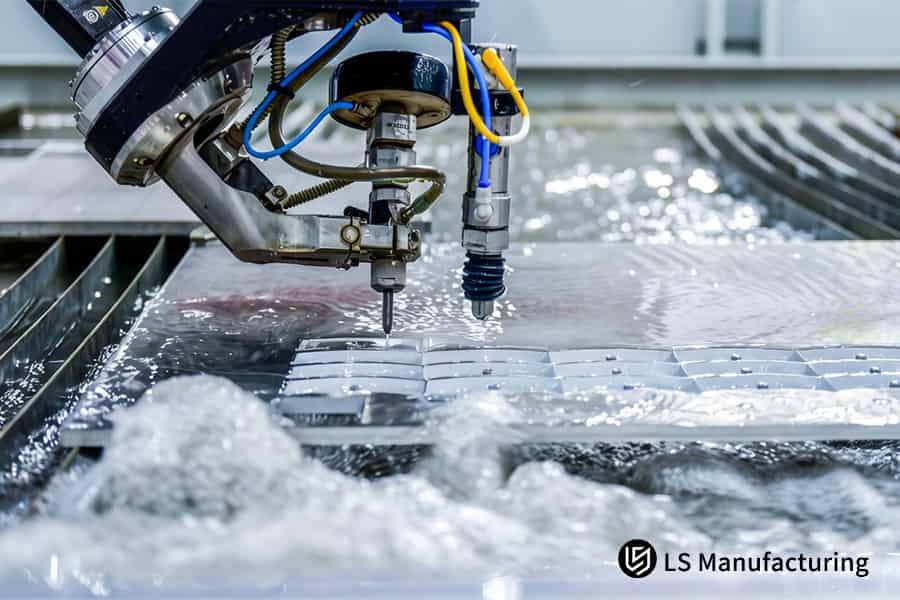

图 1：水刀精确切割 CT 扫描仪或 MRI 机器结构部件的铝制零件。

为什么医疗诊断设备内部机箱需要精密钣金加工服务？

医疗影像设备的内部底盘是主要的框架结构，其钣金加工工艺的公差直接影响传感器定位和校准的精度。这部分作业将考虑复杂的多部件装配系统中的公差叠加问题，特别注意：

保证多轴传感器同轴度

众多传感器的精确对准需要精确的诊断设备底盘下料和成型。在这种情况下，我们使用数控冲压和激光切割技术，可以生产具有高公差水平的孔和导槽。这项工作的结果成为进一步组装组件的基础。它描述了我们高容差钣金制造的原理。

使用 CMM 控制累积公差

组件的所有基本接口都在坐标测量机的帮助下经过仔细检查。它使我们能够创建装配尺寸链图并修复零件级别可能存在的堆叠问题。当插配发生且不会对电子设备施加额外压力时，它在原型钣金制造中发挥着至关重要的作用。

无应力装配工程

我们的医疗钣金制造遵循DFM实践，我们的流程旨在避免压力。我们的方法需要正确放置特征、弯曲顺序，甚至使用合适的医用级合金材料。这样的规划可确保我们组装钣金加工时不会发生翘曲。

利用流程集成实现可重复性

LS Manufacturing 的一致性是通过集成流程实现的，其中带有角度补偿的伺服电动折弯机和在线测量设备相互配合使用。使用我们的集成系统提供精密钣金制造服务的过程涉及主动消除回弹，确保每个底盘符合大批量钣金制造所需的+/- 0.05mm规格。

<块引用>

通过这种技术，我们获得了开发子系统的协议，这些子系统具有保证的尺寸一致性，从而最大限度地减少装配和校准周期长度中的废料。本文档中包含的信息的深度反映了我们对钣金制造技术的掌握，更关注我们如何使事情成为可能，而不是我们是谁。

LS Manufacturing 如何在复杂的 316L 不锈钢部件上实现 +/-0.05mm 公差金属板材？

要生产由 316L 不锈钢（一种具有加工硬化和回弹困难的材料）制成的+/-0.05mm 公差金属板材，需要一个能够在整个过程中考虑材料差异和变化的系统实时。本节探讨将这一严峻挑战转化为现实制造过程的协议：

材质不一致的自适应补偿

1. 核心挑战：​ 钣金厚度变化 ±0.03mm，因此立即占据公差极限的50% 以上。
2. 我们的方法：​在我们的制造公司，我们使用自适应实时系统，它是精密弯曲单元的一部分。
3. 操作：​ 用激光扫描板材以确定真实厚度。
4. 结果：​ 由CNC 程序自动完成折弯扣除和吨位的实时校正，消除了我们流程中的任何厚度问题。

控制长弯处的角度误差

• 核心挑战：​ 在 300mm 长弯曲上保持 ±0.2° 角度精度对于保持最终装配平整度和间隙公差至关重要。
• 我们的方法：​ 这是通过带有角度测量反馈的闭环伺服电动折弯机实现的。
• 操作：​ 每次弯曲后都会进行角度验证检查，当出现错误时，伺服系统会自动移动滑枕以弥补微米级上的任何差异。
• 结果：​ 这种中间控制可确保各个零件的角度精度保持恒定，无论材料属性发生什么微小变化，这在复杂的钣金加工。

DFM 驱动的材质颗粒方向管理

1. 核心挑战：​ 角度和表面质量可能会受到严重影响，具体取决于您是平行还是垂直于纹理弯曲。
2. 我们的方法：​ 通过前置 DFM 评估，我们指定零件中每个关键弯曲的材料晶粒方向。
3. 操作：​排料程序将零件毛坯相对于材料纹理的方向对齐。
4. 结果：​ 这消除了医疗级钣金制造中影响回弹和表面质量的一个变量。

集成校准流程链

• 核心挑战：​ 在多个加工阶段（激光切割、弯曲、焊接）中使用多个公差可能会导致制造过程中累积错误。
• 我们的方法：​ 我们将整个流程视为一个完整且经过校准的系统，而不是单独的流程。
• 行动：​ 在从 CAD 设计到 CMM 检查的整个过程中建立和使用主基准系统。用于焊接准备的高精度钣金制造等操作均严格控制到子组件。
• 结果：​ 因此，这种类型的控制可以消除误差累积，并确保组装后的组件符合所需的 +/-0.05mm 金属板公差标准。

<块引用>

上述流程表明，仅使用一台机器无法实现钣金制造服务的高公差水平。它需要一个包含精密工程原理的流程。精密工程流程涉及自适应控制、DFM 和主模具，使得LS Manufacturing能够在其钣金产品中实现所需的精度，从而解决医疗设备开发过程中面临的装配问题。

图 2：机器人冲压机以严格的公差和精度冲压医疗设备的不锈钢支架。

为什么医疗零件高精度钣金是机器人手术控制台的唯一选择？

手术机器人的控制台设计需要矛盾的规格，因为它必须足够坚固，能够提供不失真的触觉反馈，同时又保持轻便。 用于医疗零件的高精度钣金通过将设计转化为物理上坚固的结构成为可能，实现了这一点。下面从技术上看一下这是如何完成的：

关键因素	实现 ±0.05mm 精度
材料选择和稳定性	采用具有稳定状态的经过认证的应力消除合金（例如，316LVM），以确保材料中几乎没有或没有应力和回弹。
高级 CNC 刀具校准	每天都会校准折弯机和激光器，以补偿可能的误差和温度变化，以提供微米级公差。
洁净室制造环境​	所有零件均在受控房间内制造，以防止污染和因温差导致的尺寸变化。
过程中计量集成​	激光和坐标测量机在每个制造阶段进行尺寸检查，并在继续操作之前进行调整。
我们的统计流程控制	通过使用统计钣金制造过程控制，我们保证所有零件在制造阶段都具有正确的尺寸。
结果：生物相容性组件适合	完全定制的部件将像手套一样适合您的植入物或医疗设备组装过程。
结果：灭菌就绪表面​	这些工艺提供无毛刺的零件表面，可以完全消毒和灭菌。

<正文> <块引用>

这种高精度工程​方法提供了手术机器人软件所需的确定性物理基础。我们通过定制医疗钣金制造的数据验证结构解决了刚性与轻量化的冲突，确保算法精度准确地转化为物理操作。这是医疗零件高精度钣金对于高风险原型钣金制造​和生产的最终价值。

钣金制造服务能否为 III 类医疗设备提供零缺陷组件？

对于三类医疗器械来说，其故障可能对患者造成致命，任何形式的部件故障都不能被视为可接受的结果，因此，缺陷预防成为必要而非理想化的目标。为了通过钣金制造服务确保零缺陷制造，必须实施包含以下所有因素的闭环制造系统：

实施经过验证的洁净室和清洁协议

污染不仅仅是确保房间被过滤。我们在 ISO 7 级洁净室中专门医疗部件的精密金属制造，然后进行三部分清洁过程（碱洗、冲洗，然后超声波最终清洁），以确保去除颗粒和生物制剂。这有助于确保我们植入级金属板材制造中使用的组件的生物惰性。

为每个组件建立完整的数字可追溯性

质量保证需要持续的数据完整性。每批组件都分配有一个识别号，并与大量的电子档案相关联。该档案由所用原材料的工厂证书、高可靠性钣金制造机器的日志、环境信息以及每一步的检查结果组成，提供满足任何监管要求的完整记录。

部署 100% 自动尺寸验证

统计采样不能用于对功能至关重要的功能。 我们使用自动光学扫描对批次内每个零件的所有关键尺寸进行100%非接触式检查。我们的系统可在几秒钟内根据理论 CAD 模型检查每个部件，提供通过或失败结果以及 SPC 报告，消除检查医疗级钣金制造中的主观因素。

在流程中设计主动防错

我们的防错系统可以在缺陷发生之前阻止它们。机器程序中设计有防错或防错原理，材料检测系统在流程开始前确认材料是否存在且方向正确，流程监控器检查洁净室钣金制造期间参数设置是否存在任何偏差。连续过程能力 (Cpk) 研究验证了我们系统的稳定性和容量。

<块引用>

整体、基于证据的方法证明零缺陷制造是一个可证明的现实，而不是一个空洞的营销术语。我们为医疗 OEM 客户提供完整的合规包及其硬件组件，确保将精密金属加工医疗的最高标准转化为引人注目的竞争优势。

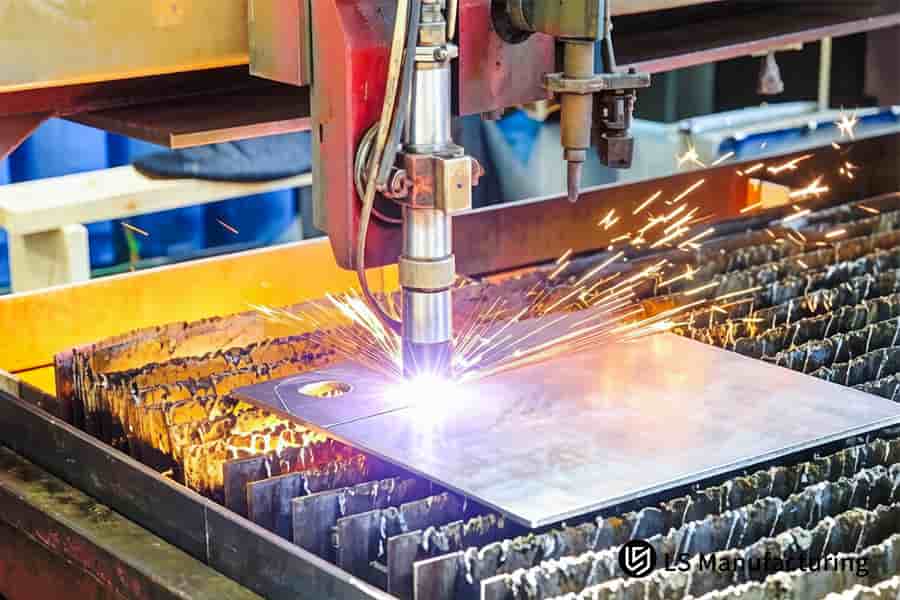

图 3：用 304 不锈钢高精度切割医疗器械支架，用于手术工具组装。

定制医疗钣金制造如何优化激光手术系统的冷却效率？

医用激光组件中的热管理问题是最大的瓶颈之一，因为热量增加会对组件的功能和寿命产生不利影响。 定制医疗钣金制造提供的解决方案在于将气流通道直接集成到机箱本身中，将被动机箱转换为主动冷却单元。这样就解决了散热问题，无需扩大系统尺寸或增加风扇功耗：

集成微管气流通道

• 方法：​ 在我们的精密钣金制造服务中利用高公差级进模冲压，将复杂的微管道和湍流器直接形成到外壳面板中。
• 结果：​ 创建引导层流气流路径，增加热交换表面积并消除死区，直接提高对流冷却效率。

确保关键的法兰平整度

1. 方法：​ 采用减应力成型工艺，然后进行精确平整，以达到关键的法兰平面度≤0.1mm。
2. 结果：​ 它可以防止散热器和机箱之间的接口处出现任何气穴，保证最佳的热耦合，从而实现关键医用激光组件的高效散热。

采用系统级协同设计

• 方法：我们的设计工程师通过 CFD 仿真迭代进行早期DFM 分析，根据先进的钣金制造。
• 结果：​ 创建无需重新设计即可轻松制造的集成冷却系统设计，并且原型钣金制造步骤保证了其性能。

使用经验数据验证性能

1. 方法：​ 制作用于风洞评估的功能原型，以准确的压力和流速测量，用实际性能结果验证 CFD 模拟的准确性。
2. 结果：​ 为我们的客户提供经验性能数据，例如气流效率15%提高，从而在开始大批量钣金制造。

<块引用>

从这种方法中可以明显看出，定制医疗钣金制造​确实是一个有利的热工程领域。为了克服安静、高效散热的特殊问题，我们将外壳设计成经过精心调校的热组件。本文档概述了使用精密钣金制造服务作为提高系统效率的方法的工程理由。

为什么严格公差钣金服务对于现代实验室自动化平台至关重要？

Tight tolerance sheet metal services​ are foundational to the reliability of laboratory automation, where systems must maintain precise alignment over tens of thousands of hours. The true challenge is not just achieving initial precision, but ensuring long-term stability​ against dimensional drift. This document details the engineered solutions that lock in critical tolerances for the lifecycle of the equipment:

挑战	技术响应	可衡量的结果
实现结构刚性​	高精度工程和FEA用于优化定制医疗钣金制造中的罗纹。	偏转保持在小于0.1mm以保证稳定性。
实施减肥​	利用协同精密激光切割和精密钣金成型来生产拓扑优化的结构。	与传统技术相比，质量减少20%，同时保持结构完整性。
确保尺寸稳定性​	通过使用主基准系统对制造的组件进行精确组装。	保证精密组件安装的装配精度一致。
启用可缩放精度	利用复杂的钣金制造流程以及内置验证步骤。	根据医疗器械行业的可靠性要求保证一致的质量。

<正文> <块引用>

The sheet metal fabrication services​ offered by us effectively address the crucial issue of dimensional drift over a long period. The OEM manufacturers of laboratory automation equipment receive components whose precision will not be affected by time or force, resulting in extremely shortened calibration periods and enhanced system efficiency. Engineering long-term stability​ in products is the key difference in our services for automation applications of high significance.

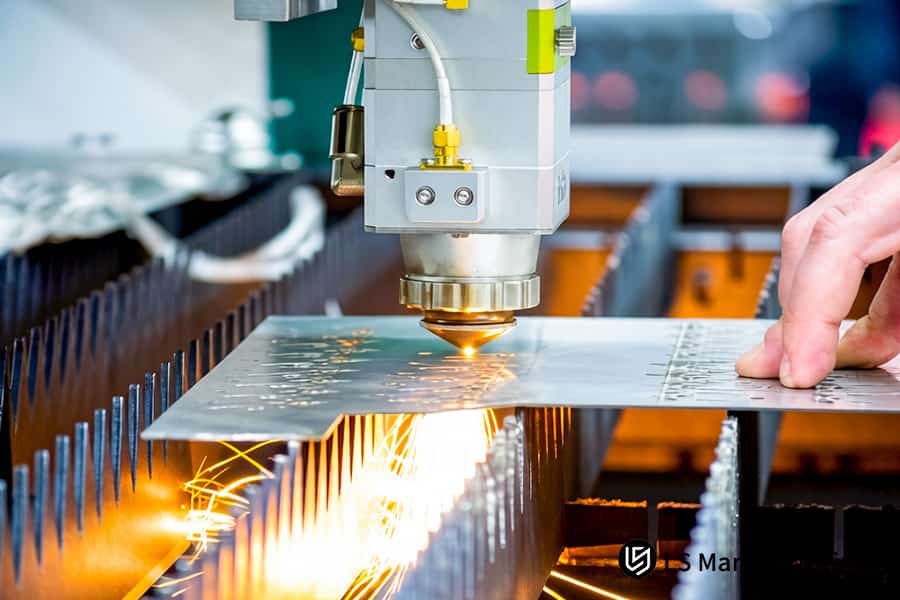

Figure 4: Sheet metal fabrication services​ cut 304 stainless steel for medical device parts with +/-0.05mm tolerance.

Case Study: LS Manufacturing Surgical Robot Arm Chassis Precision Metal Fabrication For Medical Custom Solution

The European pioneer in surgical robots encountered one of the most serious challenges: the thermal distortion of a 316L chassis through the welding process created a deviation of 1.2mm, exceeding the required tolerance of ±0.1mm and thus preventing any certification. The scope was clear – it marked the limitations of traditional approaches for precision metal fabrication for medical. LS Manufacturing was contracted to create a tailor-made solution by utilizing advanced sheet metal fabrication skills.

客户挑战

The major surgical robot components required arm chassis with end effector accuracy to within ±0.1mm. The existing process required that 12 different brackets be welded from 316L stainless steel, causing unwanted thermal distortion. This led to an assembly tolerance of 1.2mm, stopping further assembly and jeopardizing the product’s market release schedule.

LS 制造解决方案

A DFM redesign initiated our custom solution, converting the weldment into a single-piece component using precision bending technology, resulting in the removal of 11 welds. Modular fixturing was used along with low-heat-input fiber laser welding, including 3D scanning in real time for distortion compensation. Our certified sheet metal fabrication process guaranteed geometrical accuracy from the first article to production.

结果和价值

The surgical robot components were delivered within ±0.05mm tolerances, exceeding the specification by 50%. This led to a 50% time savings during assembly by our client and 20% improvements in positional repeatability of the overall system. The platform received CE certification, ensuring market access. This validated the LS Manufacturing​ partnership for sheet metal fabrication.

<块引用>

The current instance serves as proof of LS Manufacturing as a collaborator for addressing highly sophisticated engineering problems. We offer comprehensive custom solutions, which integrate efficient designs with precision metal fabrication for medical, thereby ensuring that root cause failures do not occur. Our solutions make sure that surgical robot components meet the performance criteria.

Why Choose LS Manufacturing As Your Trusted Partner For High Precision Sheet Metal Fabrication Services?

Choosing a supplier for your precision sheet metal fabrication services is a critical decision that affects the success of your product in terms of quality, regulatory compliance, and economics. This process calls for a partner capable of handling the complete supply chain, and we at LS Manufacturing have established ourselves as the reliable manufacturer in this regard.

Providing Proactive Design for Manufacturing (DFM)

We bridge this gap through early co-engineering. We review your models designed for medical device sheet metal fabrication; we optimize the geometries, provide alternative materials, perform tolerance stacks, and give you a manufacturing roadmap with no need for design changes, reduced number of parts, and cost optimization without ever engaging the tooling.

Executing with Integrated, Validated Processes

Precision comes from process integration, not separate pieces of machinery. Both our high-mix sheet metal fabrication for prototyping and high-volume sheet metal fabrication for manufacturing operations make use of the same calibrated processes—servo-electric forming with angle correction, laser welding with thermal control, and automated finishing processes. This guarantees that the perfect geometry of the first piece gets consistently reproduced, ensuring the necessary precision for mission-critical assemblies.

Ensuring Compliance through Embedded Quality Systems

As a reliable manufacturer, meaning that we focus on embedding quality into the process, rather than inspecting it after its manufacture. Our ISO 13485-based quality system provides comprehensive traceability and process validation. Every batch goes through First Article Inspection and CMM checks, resulting in an audited dataset. Our certified sheet metal fabrication provide you with the key tool needed to prove supply chain control and component conformity.

Delivering Transparent Value with Detailed Cost Engineering

Our price quote​ is a transparent engineering analysis, not a simple figure. We break down the process in terms of material usage efficiency, particular process timing, tooling, and finishing costs. This approach stems from our profound experience in sheet metal fabrication services. Our solutions address the issue of pricing obscurity by giving you an insight into the cost structure and enabling you to gain competitive value without cutting back on high tolerance and medical-grade sheet metal fabrication standards.

<块引用>

Selecting LS Manufacturing is equivalent to associating yourself with a company that addresses the full spectrum of challenges involved in developing designs into dependable, compliant, and economical parts. Our approach will help you benefit from the expertise of a real reliable manufacturer where the process and results will be predictable for all your sheet metal fabrication services projects.

常见问题解答

1. What is the maximum thickness for achieving +/- 0.05mm tolerance at LS Manufacturing?

Our close loop controlled system guarantees that accuracy is always within the ±0.05mm range for sheets made of stainless steel or aluminum alloys which are between 0.5mm and 3.0mm thick.

2. How do I get an accurate price quote for custom medical sheet metal fabrication?

Click on the "Get a Quote" button below, upload your STEP file, and we will send you a precise quotation complete with a cost analysis within 24 hours.

3. Can LS Manufacturing handle low-volume, high-precision medical parts production?

Absolutely! We fully advocate for a smooth progression from prototyping individual components to mass production in quantities ranging from tens of thousands.

4. Why is LS Manufacturing a better choice than traditional suppliers for medical sheet metal fabrication?

We work under strict clean room conditions and maintain our operations under the ISO 13485 quality management system, thus avoiding any cross contamination issues and generating detailed material traceability reports.

5. Does LS Manufacturing offer surface finish options, such as medical-grade electropolishing?

LS Manufacturing offers a full range of post processing services such as electropolishing, anodizing, and passivation to guarantee that the surface roughness on our manufactured medical parts will conform to the stringent specifications required by the industry.

6. How do you control material springback during tight-tolerance sheet metal fabrication?

Utilizing our database that contains numerous material springback factors in combination with our online laser angle compensation, we can assure that even the first fabricated part conforms to your specifications and tolerances with virtually no errors.

7. Can LS Manufacturing help optimize my medical part design to reduce manufacturing costs?

Our engineering experts will review your inquiries and perform thorough DFM analysis and optimization that will allow you to realize production cost savings up to 20%.

8. What certifications does LS Manufacturing hold for precision metal fabrication in the medical sector?

LS Manufacturing holds ISO 9001 and IATF 16949 certifications and we follow all EU RoHS compliance as well as FDA quality component traceability guidelines.

摘要

In medical device manufacturing, micron-level precision defines the line between safety and risk. LS Manufacturing utilizes digital processes and rigorous quality systems to achieve exceptional +/-0.05mm tolerances in sheet metal fabrication. From diagnostic instrument chassis to surgical robot components, we are more than a parts maker—we are your strategic technical solutions partner. Choosing LS Manufacturing means selecting the most reliable physical foundation for your medical innovations.

Do not let loose tolerances compromise the performance of your medical devices. Your precision designs demand manufacturing capabilities of equal caliber. Click the "Get Instant Quote" button below now to upload your design files. LS Manufacturing’s experts in medical-grade sheet metal fabrication will provide a complimentary DFM review, helping you secure a highly competitive, direct-from-factory quote within 24 hours. Let us join forces to safeguard every life through the power of precision.

What is the trickiest deformation issue you have encountered during the machining of 316L material? Feel free to discuss it in the comments section.
